开路回路与闭路回路：如何选择合适的破碎工艺？

破碎是矿物加工的初始和关键阶段，线路配置直接影响整个厂的效率和运营成本。本指南介绍了开路和闭路的操作方式，比较了它们的特性，并概述了如何为您的工厂选择最优的流程图。

什么是破碎电路？

破碎电路（或破碎工艺）是原矿从进料到最终产品粒度的完整工艺路线。它不仅仅是一台设备，而是 一体化碎石机系统，振动筛、喂料机和输送带协同工作。

一个完整的破碎电路通常包括多个破碎阶段：

当材料从一个阶段传递到下一个阶段时，核心的设计决策归结为一个操作规则：材料应只经过一次破碎机，然后直接下行，还是应进行筛分，如果仍然过大则进行循环处理？

这导致了两种主要的破碎工艺——开路破碎回路和闭路破碎回路。

开路破碎与闭路破碎

2.1 开路碎矿工艺

2.1.1 它是如何工作的？

在开路破碎过程中，物料经过破碎机后直接排放到下一工序，没有回路。无论破碎流是否包含超大颗粒，所有物料都被送入下一道工序。

典型流程：

Raw Ore → 初级破碎 → 二次破碎 → Tertiary Crushing → Final Product

在一些开路系统中，破碎后还会安装额外的筛选设备。然而，振动筛上的大颗粒不会返回破碎机，而是作为副产品进行处理或送至下一阶段。

2.1.2 何时采用开路破碎工艺？

开路电路具有结构简单、生产快速、初始资本低的优点，非常适合在不需要严格颗粒尺寸控制的情况下使用：

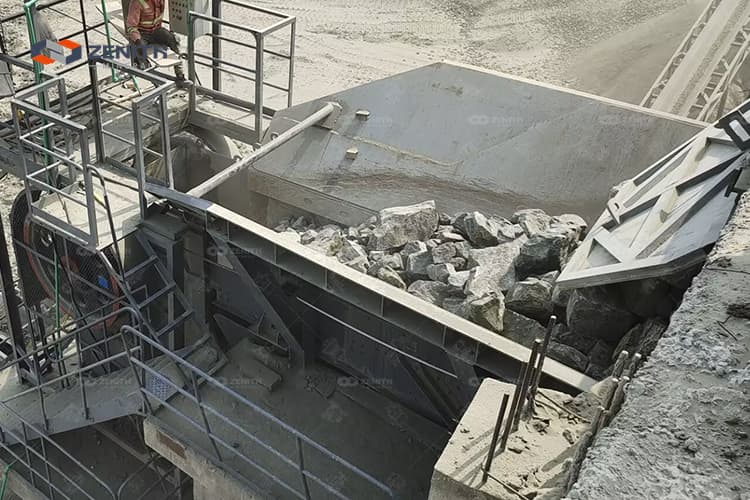

初级破碎阶段： 原矿矿石的尺寸范围较广，并将在下游进行进一步破碎，因此此阶段循环利用的作用有限。

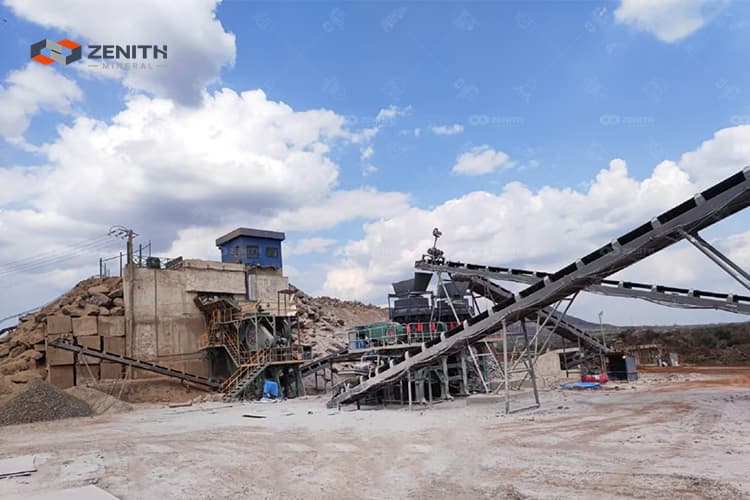

柔软、易碎的材料： Medium-to-low hardness ores such as limestone and coal gangue are easy to break — the open-circuit product already meets size requirements without screening.

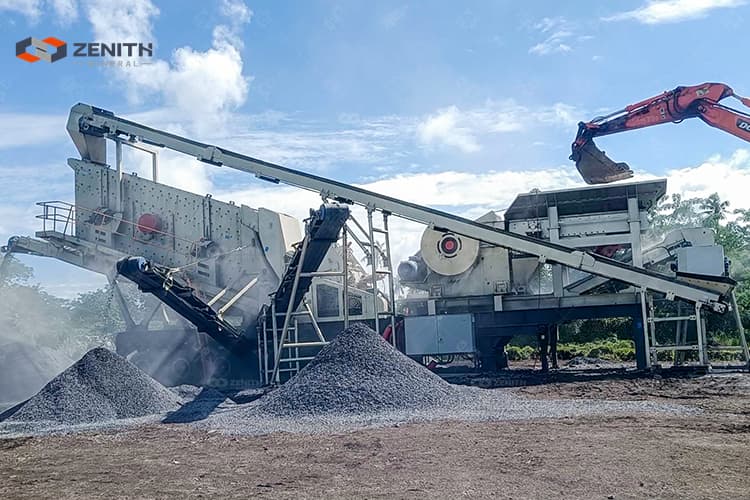

中小型矿山： 适合有限资本投资和对产品尺寸精度要求适中的压碎项目。

2.1.3 主要优势

• 简易流程图：设备最少，占地紧凑，安装快速，工厂布局灵活。
• 成本较低：无需额外的筛选设备或返料输送系统，保持初始投资较低。
• 简单管理：流程阶段越少，故障率越低，操作和维护也更简便。

2.1.4 限制

• 粒径不均匀：没有循环的材料会导致一些超大颗粒留在混合物中。
• 无法控制的顶部尺寸：无法精确限制最大颗粒尺寸（例如，确保没有颗粒超过特定的毫米值）。
• 过度粉碎风险：已合格的材料在破碎腔中停留时间过长，会产生不必要的细粉并浪费电能。

2.2 闭路碎矿工艺

2.2.1 它是如何工作的？

在闭路破碎流程中，物料从破碎机排出并传送到筛分单元。过大颗粒被返回破碎机进行再破碎，而过小的物料则进入下一工序。

This creates a continuous loop: Crushing → Screening → Recirculating. Materials remain in this loop until they are fully reduced to the target particle size.

典型流程：

根据筛分在破碎机之前还是之后，闭路破碎又可分为两种主要类型：

破碎前的闭路预筛选

材料在进入破碎机之前进行筛选，以去除小颗粒。只有超出尺寸的材料会被送入破碎机，这大大减轻了破碎机的负荷，防止过度破碎。

检查-筛查 / 控制-筛查 闭路 (破碎后筛查)

材料在经过破碎机后进行筛分。筛子起到质量检验的作用，拦截不合格的物料并返工重破。

在破碎工艺的设计中，这两种方法通常结合使用，以发挥各自的优势——预筛选以减少不必要的破碎机负荷，检验筛以保证产品质量，这种双阶段的逻辑…… ZENITH 专家 tailor to maximize efficiency for every client's site.

2.2.2 何时采用闭路破碎工艺？

虽然闭路植物需要更多的设备占地面积和更长的运行周期，但它们可以为高要求的操作提供精确且高度一致的尺寸控制：

细碎阶段： 在需要严格控制最大粒度且不能容许超规格颗粒的情况下，这一措施是必不可少的。

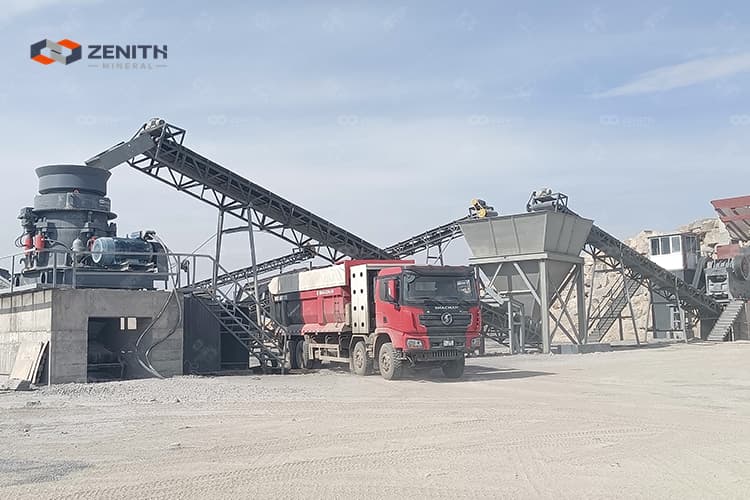

硬岩应用： 高硬度矿石，如铁矿和花岗岩，难以在一次破碎中达到规格。

中型和大型操作： 对产品一致性要求严格的大容量矿场和采石场。

要求下游流程： 非常适合紧密研磨饲料要求或堆浸，确保颗粒大小均匀以实现最佳透水性。

2.2.3 关键优势

• 精确且均匀的粒度分布：超大颗粒不断循环重新粉碎，确保粒度分布狭窄，保证最终产品符合要求规格。
• 最小化过度破碎：将符合尺寸要求的颗粒及时分离和排出，防止在腔体内不必要的再破碎。
• 更高的破碎效率：最大化初级/次级破碎机的有效容量和吞吐利用率。
• 高度的操作灵活性：操作员可以通过调整筛网尺寸和循环负荷比，适应矿石硬度的波动或产品规格的变化。

2.2.4 限制

• 增加的复杂性：需要额外的振动筛、回送输送机和其他设备，导致流程图变得更长。
• 更高的投资成本：更多的设备和更大的占地面积会增加土建、基础设施和安装成本。
• 更高的维护需求：额外的机械设备增加了更多的磨损点和潜在的维修项目。
• 能源消耗增加：辅助设备如回料输送机和筛分设备会增加总的用电量。

3. 如何选择合适的破碎工艺？

在选择开路和闭路时，并不是在寻找哪个更好，而是要判断哪个更适合你的具体情境。在选择破碎工艺时，决策应基于以下三个方面。

3.1 产品规格与加工要求

选择闭路破碎的时机：

优质骨料： 要求对成品的尺寸、粒形和级配进行严格控制，以持续提供高规格的优质骨料。

严格的下游喂入要求： 下游的研磨过程对最大颗粒尺寸设定了严格限制（例如，12毫米的进料限制）；因此，破碎阶段必须提供具有均匀尺寸和受控最大颗粒尺寸的物料，以减少能耗并提高研磨效率。

何时选择开路破碎：

放宽的尺寸要求： 只需进行粗略破碎（例如，将物料破碎至50毫米以下），在此过程中混合粒径不会影响后续工序。

随后的再研磨阶段： 允许一定数量的超大尺寸材料通过，以进行下一阶段的集中处理。

3.2 材料特性

高硬度和磨料材料（花岗岩、铁矿石、玄武岩等）

推荐：闭路电视

一次破碎通常很难达到目标规格。闭路系统依靠循环负载来保证产品尺寸符合要求，同时减少过度破碎，优化矿物释出率，并提高整体回收率。

柔软易碎材料（石灰石、煤炭、石膏等）

建议：开路

一次性还原通常能够达到所需的粒度。在成本效益方面，开路破碎工艺通常更具有优势。

高含水量、粘稠且富含粘土的材料

建议：偏好开路（或在闭路情况下谨慎行事）

闭路系统中的筛分介质容易堵塞。没有预洗或预筛设备的情况下，建议采用开放式破碎工艺，以确保系统连续、稳定运行。

3.3 生产规模与项目预算（资本支出与运营支出）

大型矿山/连续生产线（产能超过500吨/小时）：推荐采用闭路破碎工艺。

Although initial investment (CAPEX) and operating/maintenance costs (OPEX) are 更高, the long-term benefits—such as 更高 capacity, stable product quality, and reduced energy and grinding 媒体 consumption in downstream grinding stages—far outweigh the upfront investment.

小型至中型矿山 / 临时项目 / 预算有限：优先采用开路破碎工艺。

需要更少的设备单元，更小的占地面积，以及较低的土建和安装成本，能够实现快速调试和更快的投资回报（ROI）。

在破碎厂的实际设计中，通常将开路和闭路结合起来，以获得最佳的操作效率：

初级阶段和次级阶段： 在开放式回路中以高效运行，灵活满足大型喂料规模的产品需求。

第三阶段/最终阶段： 假设对最终产品尺寸拥有完全控制权，在闭环系统中操作以保证产品质量。

该设计在破碎效率和产品精准度之间实现了最佳平衡，成为当今行业中应用最广泛的配置。
